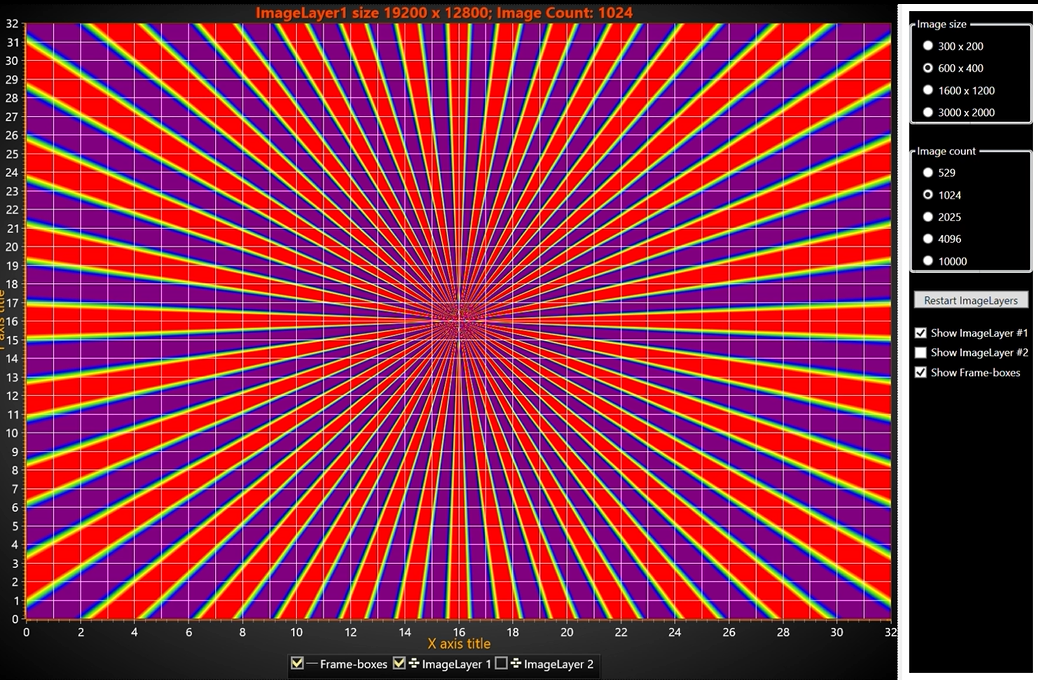

图像层

ImageLayer 是一项新功能，可逐渐填充更小的图像，累积过程在后台线程中进行，即使从多个较小的位图合成 ImageLayer 需要大量内存，图表用户界面也能保持快速响应。

此外，所有 ViewXY 系列都可以在 ImageLayer 的顶部渲染。可以创建多个 ImageLayers，并可独立开关每个图层的可见性。

在主图层之上，可以创建多个图像子图层，每个子图层的像素数大约减少 4 倍。这样就可以在应用程序中与所有缩放级别进行快速交互（类似于地理地图的磁贴）。

半导体行业

对于使用光学测量系统进行表面分析的半导体行业来说，这是一项非常方便的功能。有关表面可以是硅晶片、微机电系统 (MEMS) 或类似材料。

其他行业

任何需要显示超大图像并需要快速缩放的应用都可以使用 ImageLayer 功能。如果有每个子图像的位置和大小（以 XY 轴为单位）的信息，开发人员就可以创建任意大小的拼贴图像。

为获得最佳性能和最少内存占用，建议以 Indexed8 色彩空间格式向 ImageLayer 提供图像。否则，照片将在内部被转换为 32 位 RGBA 格式（需要约 3 倍的内存）。

点击以上图片免费观看视频 ⬆

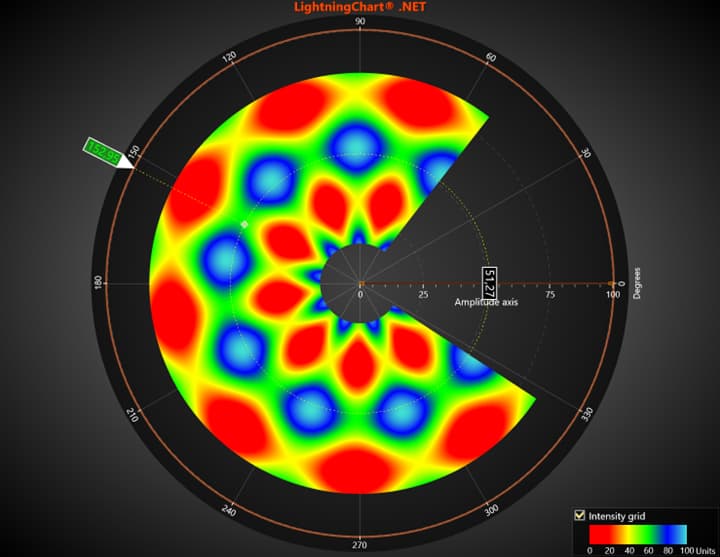

极坐标热图/强度网格

我们正在介绍 IntensityGridSeriesPolarseries。IntensityGrid 允许可视化由指定值范围调色板着色的 M x N 节点阵列，节点之间的颜色是内插的。

IntensityGridSeriesPolar 在极坐标空间中均匀分布。数据以双倍二维数组的形式存储在 Data 属性中：角度和振幅。

最小振幅（MinimumAmplitude）和最大振幅（MaximumAmplitude）属性定义了网格应适合的振幅范围。而 BeginAngle 和 EndAngle 属性则设置了拟合角度的范围。对于流式/实时应用，请使用 Series.UpdateData() 方法。

数据游标改进

XY、3D、Polar 和 Smith 系列中所有视图的 DataCursor 属性现在都有一个配置属性树。现在，用户可以相互独立地控制每个坐标轴标签的颜色、样式和可见性。

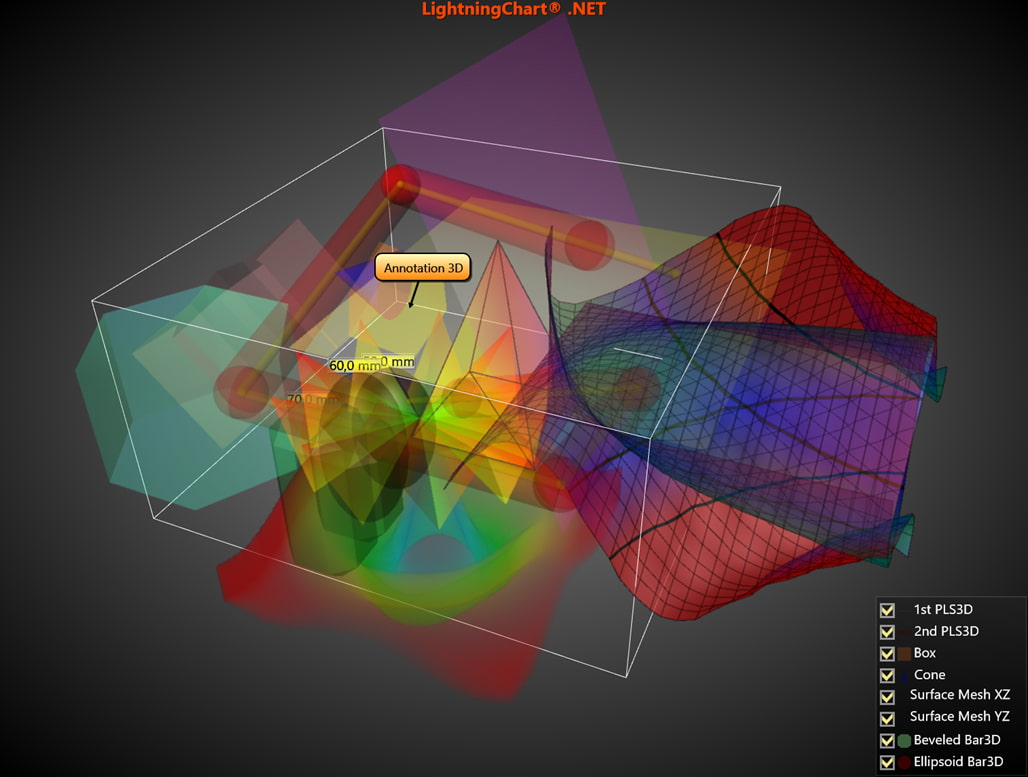

三维透明渲染模式（TransparencyRenderMode）属性/功能

在新版本 v.12 中，所有其余系列都添加了 TransparencyRenderMode 属性：BarSeries3D、MeshModels、Polygon3D、VolumeModel 和 Rectangle3D。

在三维图表中渲染不同类型的半透明系列/对象时，应使用 TransparencyRenderMode 的 ShaderApproximation 选项。

这项新功能有助于减少伪影并改进图表中半透明对象的处理。只有在使用 DirectX 11 渲染器（即渲染器设备类型为 HardwareOnlyD11 或 SoftwareOnlyD11）时，才能使用这种处理半透明表面/线条的新方法。

XAML 序列化兼容性

LightningChart .NET现在支持XAML序列化。这意味着.NET类XamlWriter可用于将LightningChart对象序列化为XAML标记，而.NET类XamlReader可读取XAML输入并创建LightningChart对象。

通过使用XamlWriter.Save()和XamlReader.Load()方法，用户可以保存图表的当前状态，并在下次打开应用程序时继续保留。

注意

1. 系列数据/点属性未序列化

2. VolumeModel 属性未序列化

3. 从这个版本开始，使用LightningChart的非绑定版在*.xaml代码中创建图表是完全没问题的，但如果有人需要绑定图表属性，则应使用LightningChart的MVVM版。

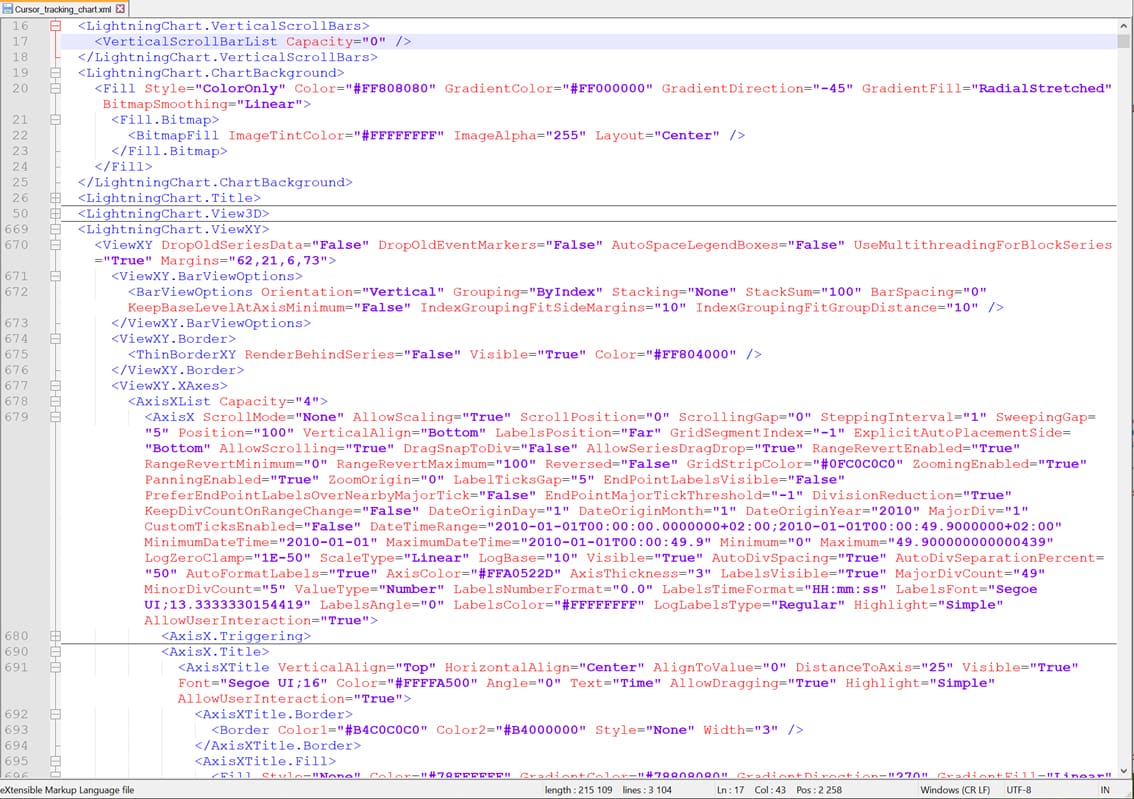

序列化图表的 XAML 字符串

新图表示例

互动示例应用程序中添加了新示例，包括 ExampleImageLayer、ExampleHeatMapPolar、ExampleXamlSerialization 和 ExampleTranslucentChart3D。

新示例的源代码可以提取为不可绑定的 WPF 或 WinForms（适用于 .NET Framework 4.8 和 .NET 6.0）。

ExampleXamlSerialization 演示了如何保存和恢复图表的 "状态"，而演示版则允许保存任何示例的序列化图表的 XAML 字符串（"提取 Xml "按钮）。
